Bij het zagen van profielen draait alles om herhaalbaarheid: elke snede moet, keer op keer, exact op de juiste plek vallen. Wat aan de buitenkant een eenvoudige beweging lijkt, zoals materiaal opschuiven en doorzagen, is onder de motorkap een precisievraagstuk. In deze blog duiken we in de techniek die bepaalt hoe nauwkeurig een zaaglijn daadwerkelijk kan positioneren, en welke details daarbij een rol spelen.

Twee manieren om materiaal te positioneren

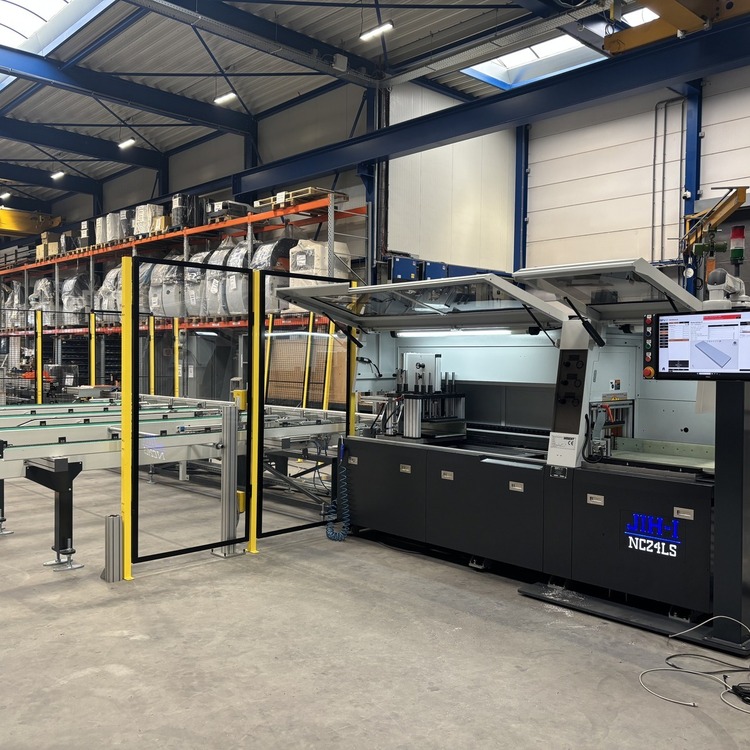

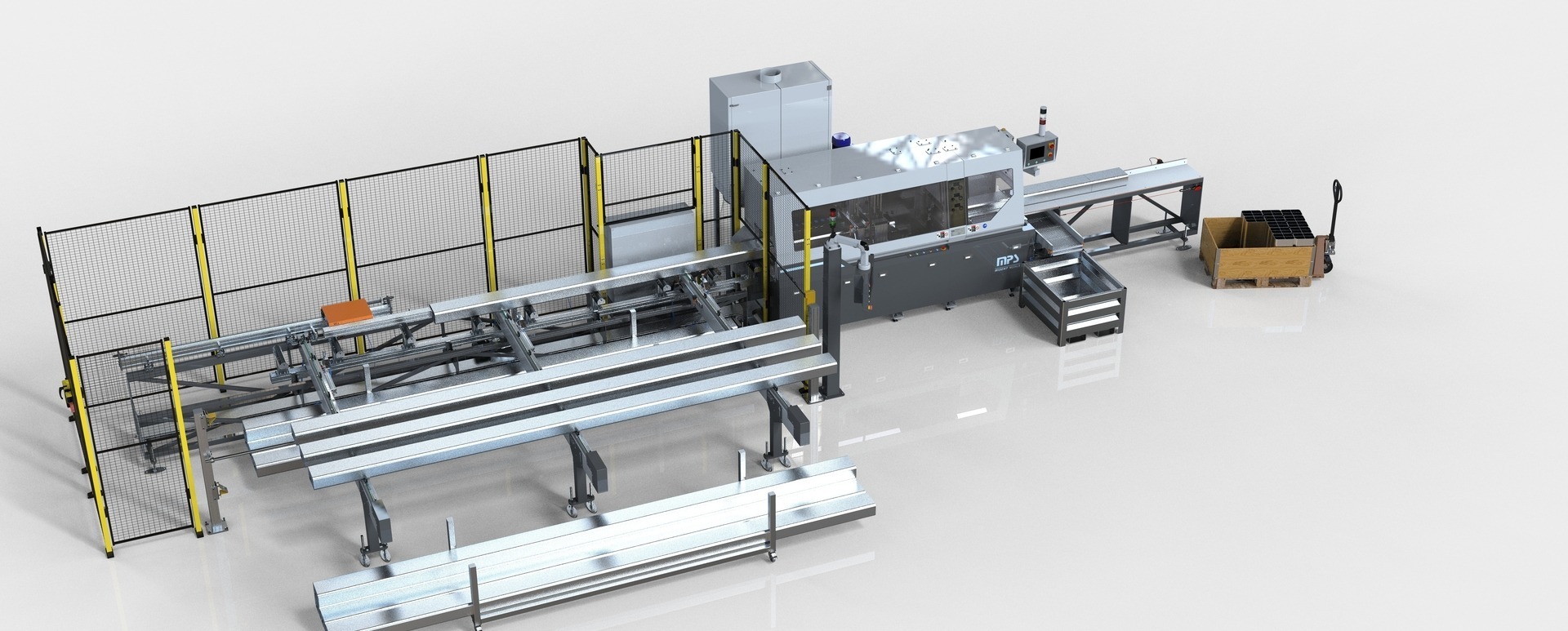

Bij een verstekzaaglijn wordt het profiel voortbewogen tot de gewenste zaagpositie, waarna de zaag zijn snede maakt. Hoe dat voortbewegen precies gebeurt, verschilt per aandrijfmethode, en dat bepaalt direct de haalbare nauwkeurigheid.

Tandheugelsysteem. Bij deze aandrijfmethode wordt het materiaal via een tandheugel opgeduwd. Het is een robuuste en relatief eenvoudige oplossing, met een nauwkeurigheid van typisch ongeveer een kwart millimeter. Voor veel toepassingen is dat ruim voldoende.

Spindelaandrijving. Bij een spindel zit er een vaste spoed op de as (bijvoorbeeld 10 mm per omwenteling), en wordt de positie gemeten met duizenden pulsen per rotatie. Die combinatie van een mechanisch nauwkeurige spoed en een fijne meting maakt positionering tot op een tiende millimeter mogelijk. De verplaatsingssnelheid ligt daarbij doorgaans iets lager dan bij een tandheugelsysteem, wat een logische trade-off is: meer meetpunten en een preciezere mechaniek kosten iets aan snelheid.

Het verschil zit dus niet in de zaag zelf, maar in de manier waarop het materiaal ervoor gepositioneerd wordt.

Waarom die tiende millimeter ontstaat op de tekentafel

Nauwkeurigheidseisen ontstaan meestal niet bij de zaagmachine, maar veel eerder in het proces: op de tekentafel. Een tekenaar geeft een hoekmaat aan tot op een tiende millimeter nauwkeurig, simpelweg omdat de standaard maatvoering daarin voorziet.

Die maat is op dat moment nog abstract: een getal op papier. Pas verderop in het proces vertaalt die eis zich naar een concrete technische opgave voor de productiemachine.

Dit laat mooi zien hoe nauw ontwerp en productietechniek met elkaar verweven zijn. Een tekening met een tiende-millimetertolerantie vraagt om een aandrijving die dat ook daadwerkelijk kan waarmaken, in dit geval een spindelsysteem in plaats van een tandheugel.

Wie deze relatie begrijpt, kan bij het ontwerpen van een productieproces vooraf al rekening houden met welke aandrijftechniek nodig is voor een bepaald producttype.

Precisie tijdens de snede zelf: het detail van het intrekken

Nauwkeurigheid speelt niet alleen bij het positioneren van het materiaal, maar ook tijdens de zaagbeweging zelf. Een mooi voorbeeld van verfijnde procestechniek: vlak voordat het zaagblad terugtrekt uit de snede, wordt het materiaal aan beide kanten van de zaag een fractie van een millimeter uit elkaar getrokken. Daardoor raakt het terugtrekkende blad het net gezaagde materiaal niet meer aan.

Dit detail lijkt klein, maar heeft een directe technische functie. Raakt het zaagblad het profiel bij het terugtrekken nog aan, dan slijt het blad sneller en ontstaat er braamvorming op het product. Bij een correct uitgevoerde beweging is de snede kaarsrecht en vrijwel geruisloos: je hoort het verschil letterlijk terug in de afwezigheid van een schrapend geluid.

Het is een goed voorbeeld van hoe een klein mechanisch detail (een kwestie van een fractie van een millimeter, op het juiste moment) direct doorwerkt in kwaliteit: minder slijtage aan het gereedschap, en een product dat zonder nabewerking (ontbramen) al aan de eisen voldoet.

Hoe je bepaalt welke precisie nodig is

Niet elke toepassing vraagt om de hoogste nauwkeurigheid, en dat is ook helemaal niet nodig. Voor eenvoudige, rechte afkortingen zonder kritische maatvoering is een tandheugelsysteem vaak ruim voldoende, en de iets hogere verplaatsingssnelheid levert dan juist een prettig hogere output op.

Zodra een product wel een strakke hoektolerantie vereist, bijvoorbeeld vanwege verdere assemblage, esthetiek of functionele passing, wordt nauwkeurigheid de bepalende factor bij de keuze van aandrijving.

De vraag die je jezelf dan het beste kunt stellen is niet "hoe snel kan de machine zagen?", maar "wat vraagt mijn productmix aan nauwkeurigheid, en welke aandrijving levert dat?"

Conclusie

Precisie in zaagtechniek is geen abstract kwaliteitskenmerk, maar een concrete technische eigenschap die voortkomt uit een paar heldere factoren: de keuze tussen tandheugel en spindelaandrijving, en fijne mechanische details zoals het moment van intrekken bij het terugtrekken van het blad.

Wie deze factoren doorgrondt, begrijpt niet alleen hoe een zaaglijn werkt, maar kan ook veel gerichter meedenken over welke techniek het beste past bij een specifiek producttype.
